| 性能特點： 1.適用壓力：1.0MPa-6.4MPa 2.適用介質：海水、淡水、污水、油、空氣、天然氣、溫度低于230℃蒸氣、顆粒粉狀介質、泥漿等。 3.產品特點：安裝、拆卸簡單、方便、功效提高5-10倍；允許3-8軸向偏轉、管道安裝適應性強，可直埋地下；柔性連接，有效減輕機械震動，抗震效果良好；補償管路系統熱脹冷縮，可取消膨脹節及U型管路；可繞管軸360°旋轉，調整磨損面方便、快捷；適用于石油、礦山、化工、市政、建筑、冶金及各種介質正負壓工業管道；本產品與水泵、閥門等設備連接時可根據實際情況制作法蘭短管。 |
|
|
|
|

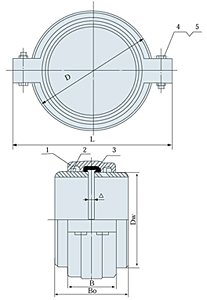

序號 |
名稱 |
材料 |
|
1 |
管卡 |
ZG230-450 |
|
2 |
鋼環 |
Q235A |
|
3 |
密封圈 |
NBR,NR |
|
4 |
螺栓 |
Q235A,1Cr18Ni9Ti |
|
5 |
螺母 |
Q235A,1Cr18Ni9Ti |
|
公稱通徑
DN |
管子外徑
DW |
間隙Δ
|
可撓度
|
外形尺寸
|
|||
|
D
|
B
|
L
|
B0
|
||||
|
50
|
57
|
6
|
3.9
|
86
|
64
|
143
|
86
|
|
65
|
76
|
10
|
2.9
|
101
|
55
|
151
|
86
|
|
80
|
89
|
10
|
2.4
|
113
|
66
|
179
|
98
|
|
100
|
108
|
12
|
2.0
|
138
|
74
|
204
|
102
|
|
125
|
133
|
12
|
1.7
|
164
|
76
|
224
|
108
|
|
150
|
159
|
12
|
2.2
|
191
|
78
|
266
|
108
|
|
175
|
194
|
12
|
2.0
|
230
|
90
|
297
|
114
|
|
200
|
219
|
20
|
4.0
|
256
|
105
|
347
|
150
|
|
225
|
245
|
20
|
4.0
|
287
|
105
|
367
|
150
|
|
250
|
273
|
20
|
4.0
|
314
|
105
|
422
|
150
|
|
275
|
299
|
20
|
3.8
|
347
|
105
|
444
|
150
|
|
300
|
325
|
20
|
3.4
|
373
|
105
|
477
|
150
|
|
330
|
351
|
20
|
3.2
|
393
|
115
|
499
|
150
|
|
350
|
377
|
20
|
2.9
|
421
|
115
|
525
|
150
|
|
400
|
426
|
20
|
2.5
|
478
|
110
|
576
|
150
|
|
450
|
478
|
20
|
2.0
|
533
|
110
|
656
|
150
|
|
500
|
530
|
20
|
1.7
|
580
|
110
|
688
|
150
|
|
600
|
630
|
20
|
1.6
|
685
|
110
|
806
|
150
|
|
700
|
720
|
20
|
1.5
|
770
|
114
|
880
|
160
|
|
800
|
820
|
20
|
1.4
|
874
|
114
|
988
|
170
|
|
900
|
920
|
20
|
1.3
|
980
|
140
|
1102
|
200
|
|
1000
|
1020
|
20
|
1.2
|
1082
|
140
|
1200
|
200
|
|
1200
|
1220
|
20
|
1.2
|
1285
|
140
|
1410
|
200
|
