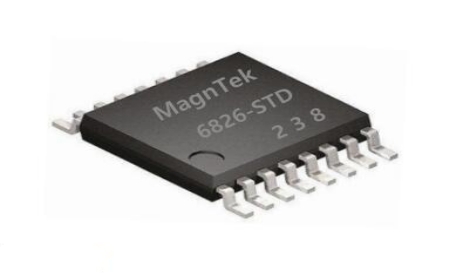

MT6826 MegnTeK 麥歌恩高速、高精度磁性角度編碼器IC

MT6826是麥歌恩微電子推出的新一代基于先進的各向異性磁阻(AMR)技術的高速高精度角度編碼器芯片。該芯片內部集成了互成45°擺放的兩對AMR惠斯通電橋組成的敏感元件以及高性能的專用信號處理電路。由于AMR器件在用作角度測量應用的時候工作于飽和區（飽和磁場為300高斯)，實際工作時，芯片只對平行于芯片表面的磁場的方向變化做出響應，而與磁場強度無關。因此MT6826在使用過程中，對于磁鐵本身的加工誤差以及磁鐵和芯片的安裝距離誤差要求相對較低。

MT6826提供替代傳統光電編碼器的增量ABZ輸出接口，增量輸出最大分辨率為1024脈沖/圈或者是4096步/圈;同時MT6826也提供了增量UVW輸出，分辨率支持1~16對極/圈。

MT6826提供了分辨率為12比特的PWM輸出，用戶可以通過PWM輸出獲得絕對角度數據。用戶可以通過MT6826的4線SPI接口，對芯片進行輸出分辨率、零點以及其他配置的編程。

MT6826的核心性能提升在于提供了客戶端方便的自校準模式，通過自校準模式可以補償由于磁鐵的不理想、結構安裝的偏差所帶來的各種非線性，從而大大提升INL特性。

特性和優勢

· 基于先進的AMR各向異性磁阻技術，0~360°絕對角度位置檢測。

· 增量ABZ輸出支持1~1,024脈沖/圈，任意整數分辨率客戶可編程。

· 支持最高120,000轉/分鐘的轉速角度輸出延時2微秒~10微秒。

· 提供客戶端的自動非線性校準模式，無數據交互、自動計算補償，實現<±0.1°的INL。

· -40~125℃溫度范圍內均可工作。

· 可同時支持增量ABZ、增量UVw、PWM絕對值輸出。

· 增量ABZ輸出支持1~16384脈沖/圈，任意整數分辨率客戶可編程。

· 增量UVW輸出支持1對極~16對極任意整數對極客戶可編程。

· 內置3.3V~5.0V均可編程的EEPROMTSSOP-16封裝，符合RoHS要求。

應用

· 閉環步進電機控制

· 直流無刷電機控制

· 替換部分光電編碼器的應用

規格書下載

download: MT6826中文版
