基本信息：

·  電子器件型號：A4984SETTR-T

·  原始制造廠商：Allegro MicroSystems

·  技術標準參數：IC MTR DRVR BIPOLAR 3-5.5V 32QFN

·  產品應用分類：電源管理IC - 電機驅動器，控制器

·  制造商產品型號：A4984SETTR-T

·  制造商：Allegro MicroSystems

·  描述：IC MTR DRVR BIPOLAR 3-5.5V 32QFN

·  產品系列：電源管理IC - 電機驅動器，控制器

·  包裝：卷帶（TR）,剪切帶（CT）

·  系列：-

·  零件狀態：有源

·  電機類型-步進：雙極性

·  電機類型-AC，DC：-

·  功能：驅動器 - 全集成，控制和功率級

·  輸出配置：半橋（4）

·  接口：邏輯

·  技術：DMOS

·  步進分辨率：1，1/2，1/4，1/8

·  應用：通用

·  電流-輸出：2A

·  電壓-供電：3V ~ 5.5V

·  電壓-負載：8V ~ 35V

·  工作溫度：-20°C ~ 150°C（TJ）

·  安裝類型：表面貼裝型

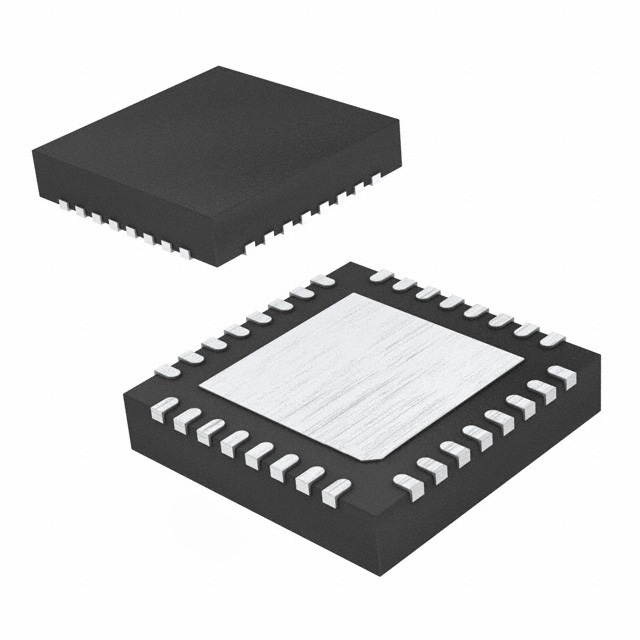

·  產品封裝：32-VFQFN

描述：

A4984是一款完整的微步進電機驅動器，內置翻譯器，操作方便。它被設計為在全步、半步、四分之一步和八步模式下操作雙極步進電機?？赏ㄟ^(guò)MSx邏輯輸入選擇步進模式。它的輸出驅動能力高達35 V和±2 A。A4984包括一個固定的關斷時間電流調節器，能夠在慢速或混合衰減模式下工作。

ET封裝通過在關鍵輸出、感測和電源引腳之間添加無連接引腳，滿足了客戶對無煙無火（NSNF）設計的要求。因此，在引腳與相鄰引腳短路的情況下，該設備不會引起煙霧或火災。此外，當任何引腳對地短路或開路時，該設備不會引起煙霧或火災。

翻譯器是A4984易于實現的關鍵。只需在STEP輸入上輸入一個脈沖，即可驅動電機一微步。沒有相序表、高頻控制線或復雜的編程接口。A4984接口非常適合復雜微處理器不可用或負擔過重的應用。

在步進操作期間，A4984中的斬波控制自動選擇電流衰減模式，慢速或混合。

功能和優點：

?RDS（ON）輸出過低

?自動電流衰減模式檢測/選擇

?混合和慢速電流衰減模式

?低功耗同步整流

?內部UVLO

?交叉電流保護

?3.3和5V兼容邏輯電源

?薄型QFN和TSSOP封裝

?熱停堆電路

?對地短路保護

?短路負載保護

?低電流睡眠模式，<10μA

?無煙無火（NSNF）合規性（ET包）

規格書：

download: A4984-Datasheet
