honeywell霍尼韋爾VG481V1低成本方向速度霍爾效應傳感器ic
VG481V1包含一個雙峰值檢測電路，該電路與霍爾效應元件耦合以檢測黑色齒輪齒目標輪的速度。當目標輪經過傳感器IC時，偏置磁鐵會提供變化的磁場。傳感器IC的功能參考峰值和縫隙磁能級。
傳感器IC輸出處于高狀態或低狀態，對應于目標齒/槽特征。 VG481V1 IC由穩壓器，時鐘/振蕩器，霍爾元件，放大器，內部峰值/谷值跟蹤和保持電路，比較器和集電極開路輸出級組成。
開機休息電路可保護傳感器IC免受低壓下的異常操作的影響。輸出電路包含短路保護。穩壓器包含反向連接保護。切片級別是從存儲的峰值和谷值得出的。
啟動算法將保持輸出狀態，直到切片級別達到穩定位置為止。只要接通電源，VG481V1即可在初始啟動后為零速。

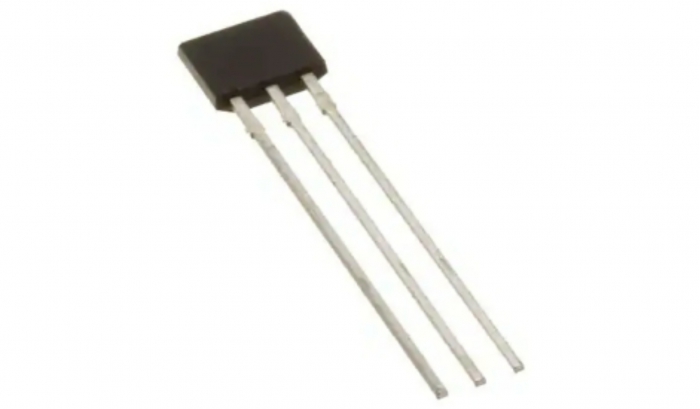

VG481V1 IC采用TO-92扁平封裝，帶散裝直引線，可實現緊湊的PC板布局
區別
提供較小的點操作變化。
VG481V1對客戶的價值
使用從存儲的峰值和谷值導出的雙峰檢測電路。這提供了零速度能力，并更準確地跟蹤顯示出跑偏和其他變化的目標。 AEC-Q100認證，通常適用于汽車應用。 提供更高的精確度
VG481V1特征
后偏置速度傳感器集成電路 零速度能力 成本低，使用方便 4 V至24 V電源電壓范圍 -40°C至150°C工作溫度范圍 額定電流為20 mA的集電極開路輸出 輸出短路保護 反向電壓保護 符合AEC-Q100（0級）
VG481V1潛在應用
運輸：變速箱速度感應 通用速度傳感
