用在電流傳感器中的霍爾效應傳感器ic元件
用在電流傳感器中的霍爾效應傳感器ic元件
霍爾電流通過傳感器是磁敏傳感器，具有精度高、響應工作時間快、可靠性高等教育優點，在軌道交通、工業逆變器及電力企業行業等領域技術應用廣泛。 電流傳感器經過磁電轉換過程。 通電導體通過動作電流，在其影響的周?chē)a(chǎn)生與該電流成比例的磁場，通過霍爾元件測定不同的磁場，可以得到與該磁場成比例的霍爾電位，通過測定霍爾電位的大小，可以間接地控制測定系統電流的大小?；魻栐腔魻栯娏鱾鞲衅鞯暮诵钠骷?，起著非常重要的作用。

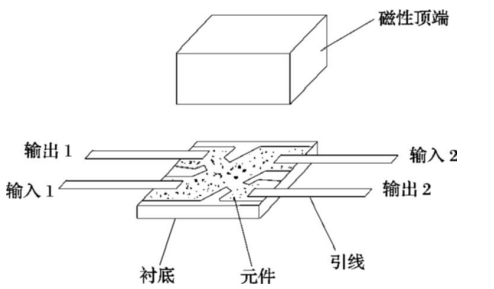

霍爾元件是由一個基板，十字形霍爾元件，和電極引線，以磁性材料的頂部和等。十字形霍爾傳感器元件4 個端部的引線，有一對是電流通過輸入端，另一對為霍爾電壓進行輸出端；鐵磁體頂端起集中磁力線和提高工作元件具有靈敏度的作用，它的體積越來越大，元件的輸出一個靈敏度要求越高。

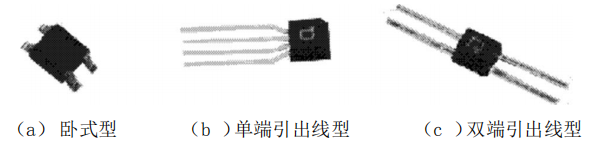

半導體材料Ge（鍺），Si（硅），銻化銦（銦銻），砷化銦（砷化銦），在GaAs（砷化鎵）等可以用來使霍爾元件，與InSb常用的GaAs。常用的霍爾傳感器元件其外形設計結構有3種：?jiǎn)味艘鲆粋€(gè)線型、臥式型、雙端引出一種線型

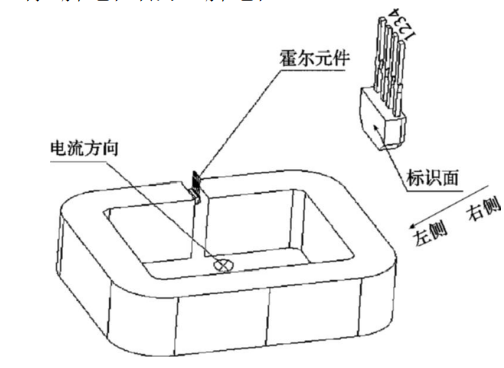

測量電流方向一定時，其感應的磁場方向一定。由霍爾效應可知，磁場方向一定的情況下霍爾輸出只受霍爾電流Ic方向影響。而霍爾電流Ic方向除與電流輸入端引腳定義連線有關外，還受霍爾元件朝向影響。測量電流方向與霍爾元件放置按圖12 所示時，其霍爾輸出電壓端2腳電位高于4腳電位；在不改變電流方向，霍爾元件標識面位于引腳右側時，其霍爾輸出電壓端2 腳電位低于4 腳電位。
測量電流方向與圖相反，霍爾元件標識面在引腳左側時，其霍爾輸出電壓端2 腳電位低于4 腳電位；不改變電流方向，霍爾元件標識面在霍爾引腳右側時，其霍爾輸出電壓端2 腳電位高于4 腳電位。
電流傳感器霍爾元件型號：
