美國ALLEGRO型號ACS725汽車級電隔離霍爾效應電流傳感器IC元件
Allegro?ACS725電流傳感器IC是工業，汽車，商業和通信系統中用于AC或DC電流傳感的經濟，精確的解決方案。小型封裝非常適合空間受限的應用，同時由于減小了電路板面積，還節省了成本。典型應用包括電機控制，負載檢測和管理，開關電源以及過流故障保護。
ACS725由一個精確的，低偏移的線性霍爾傳感器電路組成，該電路的銅傳導路徑位于芯片的表面附近。流過該銅導電路徑的外加電流會產生一個磁場，該磁場會被集成的霍爾IC感應并轉換為比例電壓。為了抑制共模磁場，對電流進行了差分檢測，從而改善了在磁噪聲環境中的精度。通過使磁場與霍爾傳感器緊密接觸，可以?xún)?yōu)化設備固有的精度。低失調，斬波穩定的BiCMOS霍爾IC可提供精確的比例電壓，該電壓經過編程可提高封裝后的精度。當增加的電流流過主要的銅傳導路徑（從引腳1和2到引腳3和4）時，該器件的輸出具有正斜率，這是用于電流檢測的路徑。
該導電路徑的內部電阻典型值為1.2mΩ，功耗低。導電路徑的端子與傳感器引線（引腳5至8）電氣隔離。這使得ACS725電流傳感器IC可以在高端電流檢測應用中使用，而無需使用高端差分放大器或其他昂貴的隔離技術。
ACS725采用小型，薄型表面安裝SOIC8封裝。引線框鍍有100％霧錫，與標準的無鉛印刷電路板裝配工藝兼容。在內部，該器件是無鉛的，除了倒裝芯片高溫鉛基焊球（目前不受RoHS限制）。設備出廠前已完全校準
ACS725特點和優點
?符合AEC-Q100
?差分霍爾感應抑制共模場
?1.2mΩ的初級導體電阻，可實現低功耗和高浪涌電流承受能力
?集成式屏蔽層實際上消除了電流導體與芯片之間的電容耦合，從而極大地抑制了由于高dv / dt瞬變而產生的輸出噪聲
?通過專有的放大器和濾波器設計技術，行業領先的噪聲性能大大提高了帶寬
?高帶寬120 kHz模擬輸出，可在控制應用中加快響應時間
?濾波器引腳允許用戶在較低帶寬下對輸出進行濾波以提高分辨率
?獲得專利的集成數字溫度補償電路可在開環傳感器的整個溫度范圍內實現接近閉環的精度
?小尺寸，薄型SOIC8封裝，適合空間受限的應用
?濾波器引腳簡化了帶寬限制，可在較低頻率下獲得更好的分辨率
?3.3 V，單電源供電
?輸出電壓與交流或直流電流成比例
?工廠調整的靈敏度和靜態輸出電壓可提高精度
?斬波器穩定可實現非常穩定的靜態輸出電壓
?磁滯幾乎為零
?電源電壓的比例輸出
?–40°至150°操作

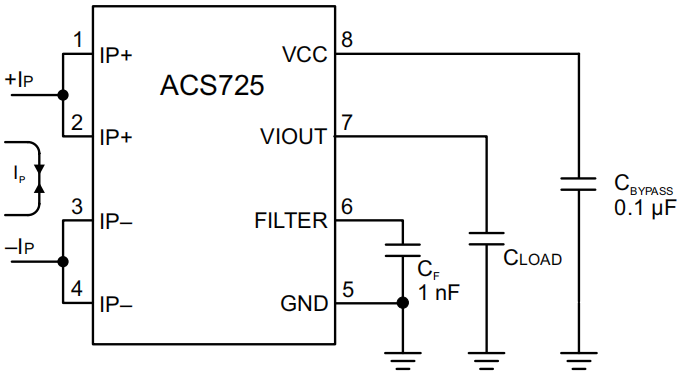

ACS725輸出一個模擬信號VIOUT，該信號在指定的測量范圍內隨雙向AC或DC初級感應電流IP的變化而成比例地變化。 FILTER引腳可用于減小帶寬，以?xún)?yōu)化噪聲性能。
ACS725型號
ACS725LLCTR-10AB-T ACS725LLCTR-10AU-T ACS725LLCTR-20AB-T
ACS725LLCTR-20AB-T-H ACS725LLCTR-20AU-T ACS725LLCTR-30AB-T
ACS725LLCTR-30AB-T-H ACS725LLCTR-30AU-T ACS725LLCTR-40AB-T
ACS725LLCTR-50AB-T
