ALLEGRO型號APS11800磁性傳感器IC開關

APS11800器件是根據國際標準化組織26262:2011開發的雙線平面霍爾效應開關集成電路系列。它包括內部診斷和安全狀態，當與適當?shù)南到y(tǒng)級控制結合使用時，支持ASIL B的功能安全級別。增強的雙線接口提供互連開路/短路診斷和安全狀態，以便在保持與傳統雙線系統兼容的同時傳遞診斷信息。連續的后臺診斷對主機系統是透明的，并導致容錯時間縮短。APS11800產品選項包括磁開關模式（N/S/Omni）、磁開關點、溫度系數和輸出極性。溫度系數響應可與釤鈷、釹鐵硼或低成本鐵氧體磁體匹配。對于功能等同的雙線閉鎖裝置是優選的情況，請參考APS12800。APS11800傳感器設計用于在最惡劣的環境下工作，外部元件最少。它們超過了AEC-Q100 0級的要求，并且在175℃的結溫下可以長期工作。這些單芯片集成電路包括片內反向電池保護、過壓保護（40伏負載轉儲）、靜電放電保護、過溫檢測和一個內部電壓調節器，可直接通過汽車電池總線工作。這些集成功能降低了最終產品的物料清單和裝配成本。

APS11800特征

ASIL-B

AEC-Q100

幾個磁性開關點操作

寬電源電壓范圍3-24伏

TJ高達175℃

8千伏靜電放電額定值

40伏負載卸載合規性

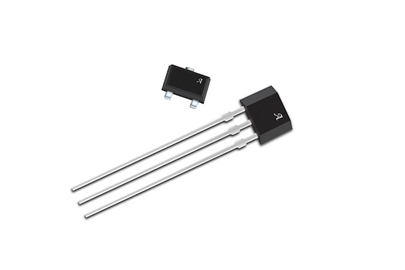

APS11800包裝

3引腳SIP (UA)和3引腳SOT23W

APS11800型號

AP 11800 lhalt-0SH1A                     AP 11800 lhalt-0SL1A

AP 11800 lhalx-0SH1A                     AP 11800 lhalx-0SL1A
