megntek麥歌恩微電子MT4106磁性編碼器單極霍爾元件

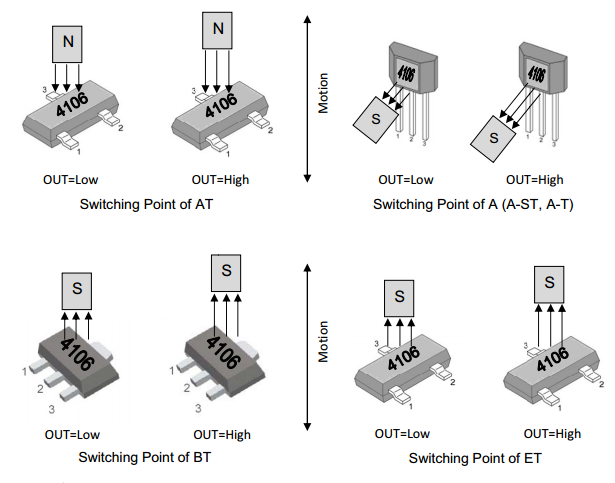

MT4106系列，采用雙極技術生產，霍爾IC內部包括一個片上霍爾電壓發生器，一個可在3.8至30V的電源電壓下工作的穩壓器，反向保護二極管，溫度補償電路，小信號放大器，施密特觸發器和集電極開路輸出。它們設計用于響應一個極點：北極（AT）或南極（A，BT和ET）。當磁通密度（B）大于工作點（BOP）時，輸出將打開（低），而磁通密度（B）低于釋放點（BRP），然后關閉（高） MT4106系列可為客戶提供各種封裝：用于表面安裝的SOT-23 / SOT-89B和用于通孔安裝的扁平TO-92。所有包裝均符合RoHS。

MT4106特點和優點

雙極技術

磁性類型：單極

寬工作電壓范圍：電源電壓3.8?30V

額定工作溫度范圍：–40?150

磁靈敏度

BOP = 110Gauss，BRP = 60Gauss（典型值）

無鉛封裝扁平的TO-92，SOT-23，SOT-89B

符合開放式集電極輸出RoHS要求

2011/65 / EU

MT4106應用領域

汽車，家電，工業

速度檢測

位置檢測

磁性編碼器

固態開關

接近開關

MT4106零件編號說明

MT4106A扁平TO-92包裝，大包裝（1000個/袋）

MT4106A-ST扁平TO-92封裝，重塑引線，卷帶包裝（1000pcs / bag）

MT4106A-T TO-92扁平包裝，徑向引線，大包裝（1000個/袋）

MT4106AT SOT-23封裝，卷帶包裝（3000pcs / bag）

MT4106BT SOT-89B包裝，卷帶包裝（1000個/袋）

MT4106ET SOT-23（薄型）封裝，卷帶包裝（3000pcs /袋）
