Diodes美臺AH1892微型封裝可編程微功率全極霍爾效應開關

Diodes美臺AH1892是一款具有內部上拉和下拉功能的微功率磁性范圍可選（Bop / Brp）全極霍爾效應開關IC，設計用于從便攜式和電池供電的蜂窩電話和便攜式PC到家用電器和工業應用的消費類設備。為了支持電池供電的設備和低壓微控制器，AH1892可以在1.6V至3.6V的電源范圍內工作，并使用休眠時鐘系統來最大程度地降低功耗。在1.8V時，平均電源電流僅為4.3A。 AH1892基于斬波器穩定的架構以及電源和輸出引腳上的8kV ESD，可在整個工作范圍內提供可靠而強大的解決方案。為了最大程度地減少PCB的空間，AH1892封裝在小巧且扁平的U-WLB0707-4（典型CSP為0.71mm x 0.71mm）或SOT553引線封裝中。輸出通過具有足夠磁場強度的北極或南極激活。用戶可以通過BSEL引腳選擇兩個磁靈敏度帶之一，而無需添加任何外部組件，從而可以實現靈活而小型的解決方案。頻帶選擇可以通過邏輯源（如微控制器）進行硬連線或即時更改。當磁通密度（B）大于工作點（Bop）時，輸出將打開（pul°C低）并保持直到B低于釋放點（Brp）。

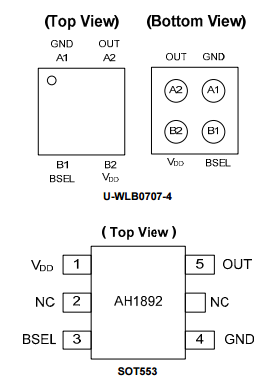

型號AH1892-CD4-7封裝U-WLB0707-4

型號AH1892-Z-7封裝SOT553

應用

?打開和關閉手機檢測

用于手機和智能手機的皮套檢測

便攜式PC的機蓋開關-平板電腦和筆記本電腦

便攜式攝像機和照相機

消費電池電源產品中的非接觸式開關

接近，位置，水平和撥碼開關位置檢測

特征

?全極操作（北極或南極）

?可編程的操作和釋放點

?1.6V至3.6V的電源電壓

?微功率運行

?斬波穩定設計

?出色的溫度穩定性

?極低的開關點漂移

?對物理壓力不敏感

?無需外部上拉電阻

?良好的抗射頻干擾能力

?-40°C至+ 85°C的工作溫度

?電源和輸出引腳上的8kV ESD

?微型U-WLB07070-4（典型CSP為0.71mm x 0.71mm）和

小型矮型SOT553

?完全無鉛且完全符合RoHS（注釋1和2）

?無鹵素和銻。 “綠色”設備（注3）

產品參數

符合AECQ10x要求

符合汽車標準的PPAP編號

＃輸出1

輸出類型推挽

主動高或低低

靈敏度不適用

工作電壓1.6至3.6 V

平均電源電流4.3 μA

最小工作點±Bop（Guass）18、43

典型工作點±Bop（Guass）35、60

最大工作點±Bop（Guass）55、80

最小釋放點±Brp（Guass）12，35

典型釋放點±Brp（Guass）25，50

最大釋放點±Brp（Guass）45、70

工作環境溫度范圍-40至85°C
