美國ALLEGRO型號A1468霍爾元件是一款經過優化的霍爾效應傳感IC，可為數字環形磁鐵傳感提供用戶友好的解決方案，或在三線應用中與磁鐵，鐵磁目標傳感結合使用時提供。小型設備包可以簡單地組裝成應用程序，以便與各種目標形狀和大小一起使用。

集成電路采用間距為2.2毫米的雙霍爾效應元件。A1468信號可根據環形磁極產生的差分磁信號進行切換后處理。該電路包含一個復雜的數字電路，可減少系統偏移，校準與氣隙無關的開關點的增益，并實現真正的零速運行。通過偏移和增益調整的組合在上電時進行信號優化，并且通過使用運行模式校準在整個操作時間內保持信號優化。操作模式校準可以抵抗諸如目標的微振蕩或突然的氣隙變化之類的環境影響。

該裝置非常適合于基于環形磁鐵（如速度計）的速度、位置和定時應用中獲取速度和占空比信息。

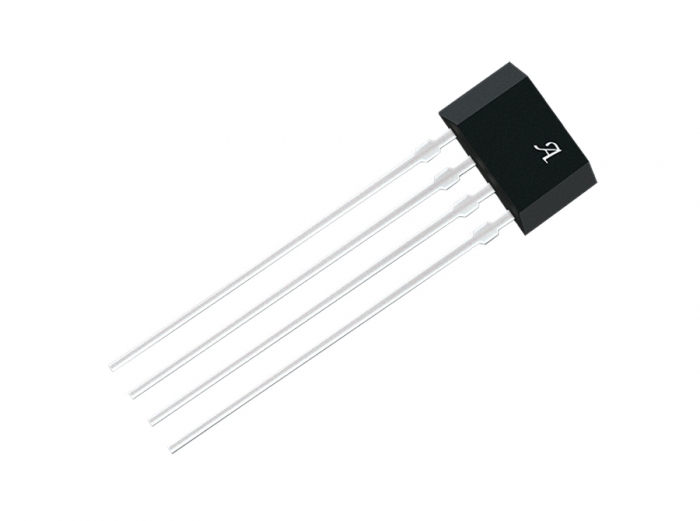

A1468采用4引腳SIP（后綴K）。該封裝不含鉛（Pb），采用100％霧錫電鍍引腳框架。

主要特點

4.0至26.5 V電源工作范圍

最小微分場20 Gpk-pk

運行模式校準，用于持續優化

單芯片IC，可靠性高

整個工作溫度范圍內的精確占空比信號

操作氣隙大

氣隙無關開關點的自動增益控制(AGC)

用于信號處理優化的自動偏移調整（AOA）

真正的零速運行

欠壓鎖定

反向電池保護

掃描和IDDQ可提高測試覆蓋率
