美國ALLEGRO型號ATS616LSGTN-T齒輪霍爾效應傳感器IC元件

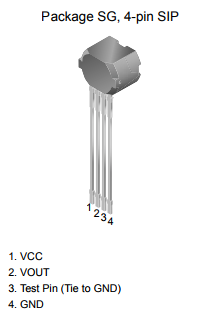

美國ALLEGRO型號ATS616霍爾效應齒輪齒傳感器是一種峰值檢測設備，使用自動增益控制和集成電容器，可在低運行速度下提供極其精確的齒輪邊緣檢測。每個傳感器模塊都由一個高溫塑料外殼組成，該外殼將釤鈷磁鐵，極片和差分開路集電極霍爾IC固定在一起，該集成電路針對磁路進行了優化。這種小型包裝可以輕松組裝，并與各種齒輪形狀和尺寸配合使用。用于該傳感器模塊的齒輪傳感技術是基于霍爾效應的。傳感器采用雙元件霍爾IC，響應鐵靶產生的差動磁信號。復雜的處理電路由一個a/d轉換器組成，該轉換器可以自校準（標準化）器件的內部增益，以最小化氣隙變化的影響。專利峰值檢測濾波電路消除了磁鐵和系統偏移，并區分了相對快速的變化，如傾斜、齒輪擺動和偏心引起的變化。這種易于集成的解決方案可提供第一齒檢測，并可在極低轉速下穩定運行。ATS616可以用作ATS612LSB的替代品，而無需ATS612LSB所需的外部峰值保持電容。 ATS616非常適合用于使用齒輪齒配置收集速度，位置和定時信息的系統。該裝置特別適用于需要非常精確的占空比控制或精確邊緣檢測的應用，如汽車凸輪軸傳感。 ATS616采用4引腳SIP封裝，無鉛（無鉛），引腳框采用100％霧錫電鍍。

ATS616特點

自校準，可實現嚴格的定時精度

?第一齒檢測

?免受氣隙變化和系統偏移的影響

?消除簽名牙齒偏移的影響

?集成電容提供模擬峰值和谷值信息

?溫度變化時的定時精度漂移極低

?大氣隙能力

?小巧，集成的包裝

?優化的磁路

?欠壓鎖定（UVLO）

?寬工作電壓范圍

ATS616型號

ATS616LSGTN-T
