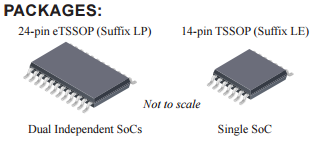

美國ALLEGRO型號A1333LLPTR-DD-T是一款360°角度傳感器IC，可提供基于磁性圓形垂直霍爾（CVH）技術的非接觸式高分辨率角位置信息。它具有系統片上（SoC）架構，包括：CVH前端，數字信號處理和電機換向（UVW）或編碼器輸出（A，B，I）。它還包括片上EEPROM技術，能夠支持多達100個讀/寫周期，以便對校準參數進行靈活的終端編程。 A1333非常適用于需要0°至360°角度測量的汽車應用，例如電子助力轉向（EPS），旋轉式PRNDL和油門系統。 A1333支持客戶集成到安全關鍵應用程序中。 A1333采用雙管芯24引腳eTSSOP封裝和單管芯14引腳TSSOP封裝。封裝采用無鉛（Pb）封裝，采用100％霧錫電鍍引腳框架

特點和好處

?非接觸式0°至360°角度傳感器IC，用于角度位置，轉速和方向測量

□能夠以900 G場感應磁鐵轉速，目標是12b有效分辨率

□圓形垂直霍爾（CVH）技術提供單通道傳感器系統，支持各種氣隙的操作

?根據ISO 26262：2011開發的硬件產品開發要求，用于安全關鍵應用

□單一模具版本設計用于滿足ASIL B要求，當與A1333安全手冊中規定的方式集成并與適當?shù)南到y(tǒng)級控制一起使用時

□雙模版本設計用于在按照A1333安全手冊中規定的方式集成并與適當?shù)南到y(tǒng)級控制一起使用時滿足ASIL D要求

?高診斷覆蓋率

□片上診斷包括邏輯內置自測（LBIST），信號路徑診斷和看門狗，以支持安全關鍵（ASIL）應用

□SPI上的4位CRC

?片上EEPROM，用于存儲工廠和客戶校準參數

□通過使用糾錯控制（ECC）進行單比特糾錯，雙比特錯誤檢測
