美國型號A1342：具有高級診斷功能的可編程線性霍爾IC，適用于安全關鍵應用

A1342器件是一款高精度，可編程霍爾效應線性傳感器集成電路（IC），具有開漏輸出，適用于汽車和非汽車應用。A1342的信號路徑通過外部編程提供靈活性，允許從輸入磁信號生成精確且定制的輸出。

A1342是一種特別可配置且強大的解決方案，適用于要求最苛刻的線性現場傳感器應用。BiCMOS單片IC集成了霍爾傳感元件，精密溫度補償電路，可降低霍爾元件的固有靈敏度和失調漂移，小信號高增益放大器，專有動態偏移消除電路，高級輸出線性化電路，以及高級診斷。A1342提供無與倫比的客戶可編程選項。

A1342的一個關鍵特性是能夠為非線性輸入磁場產生高線性度的器件輸出。為實現這一目標，該器件具有16段客戶可編程線性化，其中每個段都應用了獨特的線性化系數因子。線性化系數存儲在EEPROM中的查找表中。

A1342有兩個可配置的輸出選項：SENT或PWM。除SAEJ2716外，A1342還包括兩個額外的專有SENT選項：SSENT和ASENT。這兩種協議都可以在一條SENT線路上配置多達四臺設備的總線配置，從而降低系統成本。SSENT提供對連接到同一線路的傳感器的順序訪問。SSENT提供了一種非常低的開銷方法，可以最大化此SENT線路上的傳感器帶寬，從而最大限度地降低對系統性能的影響。ASENT提供對公共SENT線路上所有傳感器的隨機訪問。兩種協議都允許同一線路上的各個傳感器進入診斷模式，而其他傳感器繼續響應查詢，從而實現最高的診斷覆蓋率，同時保持傳感器解決方案的100％可用性。

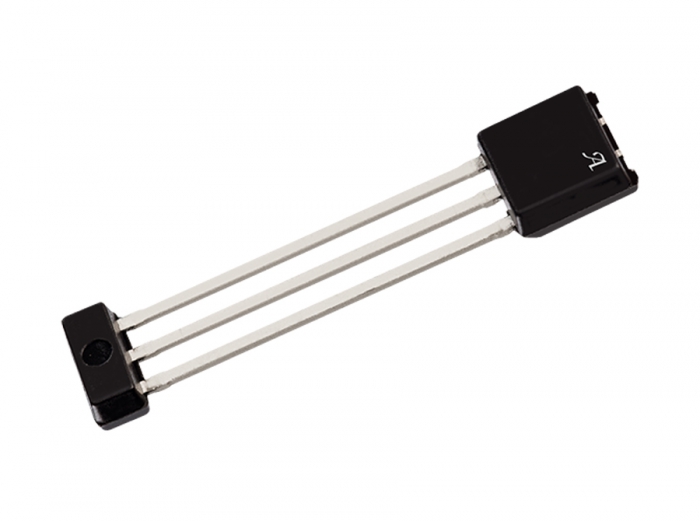

A1342采用通孔，無鉛（Pb）3引腳SIP封裝（UC后綴），采用100％霧錫電鍍引腳框架。

• 高速模擬，A / D轉換器（ADC）和數字架構，為速度敏感型應用提供用戶可選帶寬

• 4相斬波穩定，可最大限度地減小溫度范圍內的失調漂移

• 16位，高更新速率ADC

• 汽車AEC-Q100合格

• 在整個壽命期間和溫度變化范圍內具有出色的穩定

• 工廠配置使用多段溫度補償，在整個工作溫度范圍內提供平坦的基線

• 客戶可配置1級和2級靈敏度以及跨溫度范圍的1階偏移補償

• 集成反饋線圈可補償整個產品壽命期間的漂移

• 廣泛的操作靈活性，滿足任何應用：

• 輸入范圍最高可達±1500 G

• 軌到負軌偏移可配置性

• 高精度，全輸出范圍高和低鉗位

• 集成線性化允許靈活的輸出波形轉換和非線性磁輸入的補償

• 集成電容器具有極強的ESD性能和增強的EMC性能

• 先進的診斷功能，使系統級ASIL更加合規

• 過壓或欠壓

• 過溫

• 磁場超出范圍檢測

• 斷線檢測

• 通過內部磁線圈的主動前端刺激進行全數據路徑驗證; 該方法驗證所有相關的晶體管以進行器件操作

• 邏輯內置自測（LBIST）按需驗證數字子系統

• 大型可配置故障監視器套件提供系統級故障檢測，包括：

• 靈活的輸出協議，具有高達12位的分辨率和可配置的錯誤通知

• 數字開漏輸出允許靈活的輸出電壓電平

• PWM（脈沖寬度調制）輸出，具有診斷輸出模式，用于識別故障狀況

• SENT（單邊半字節傳輸）兼容輸出，可配置報告錯誤條件和其他診斷信息

• 專有的快速SENT可提供更高的數據速率，以支持高帶寬應用

• 作為SSENT（順序SENT）和ASENT（可尋址SENT）的設備共享SENT協議允許用戶在同一輸出線上連接多達四個設備，以加快通信速度。

• 通過可編程的下降時間可配置性增強EMC調優

• 集成EEPROM可實現高水平的可配置性和產品可追溯性

• 客戶保留區域允許板載存儲唯一的批次和日期代碼信息

• 具有單錯誤校正和雙錯誤檢測（SECDED）功能的強大EEPROM

• 集成電荷泵允許在應用程序編程，無需在編程期間向器件提供高電壓

• A1342LUCLU-TASEK-1342-SUBKIT-T ASEK-1342-T-KIT
